Устройства комплектные распределительные серии КМВ предназначены для работы в электрических установках трёхфазного переменного тока частоты 50 Гц напряжением 6 и 10 Кв для систем с изолированной нейтралью или заземленной через дугогасящий реактор. Шкафы КРУ изготавливаются для нужд народного хозяйства и для поставки на экспорт. |
Основные параметры шкафов КРУ серии КМВ
| Наименование параметра | КМВ-10-20 УЗ/ КМВ-10-31,5 УЗ |
КМВ-10-20 УЗ/ КМВ-10-31,5 УЗ |
| Номинальное напряжение (линейное), кВ | 6,0; 10,0 | 6,6; 11,0 |
| Наибольшее рабочее напряжение (линейное), кВ | 7,2; 12,0 | 630; 1250; 2500 |
| Номинальный ток главных цепей шкафов, А* | 630; 1000; 1600; 2000; 3150 | 630; 1000 |
| Номинальный ток сборных шин, А | 1000; 1600; 2000; 3150 | 1250; 2500 |
| Номинальные токи отключения
выключателей, кроме элегазовых, кА - для элегазовых выключателей, кА |
20/31,5 40 |
20/31,5 40 |
| Номинальный ток плавких вставок: - для 10 кВ до, А - для 6 кВ до, А |
16 20 |
16 20 |
| Ток термической стойкости (кратковременный
ток):** - для промежутка времени 1с, кА - для промежутка времени 3с, кА |
34,5/54,5 20/31,5 |
34,5/54,5 20/31,5 |
| Номинальный ток электродинамической стойкости главных цепей шкафов, кА | 51/81 | 51/81 |
| Номинальная мощность встраиваемых трансформаторов СН, кВА | 40 | 40 |
| Величина тока холостого хода, отключаемая
разъединяющими контактами выдвижных элементов: - для 10 кВ, А - для 6 кВ, А |
0,4 0,6 |
0,4 0,6 |
* шкафы на номинальные токи 2000, 2500,
3150 А выполняются с выключателями на номинальный ток 3150 А.
** термическая стойкость шкафов на 630 А в течение 2 с.
|

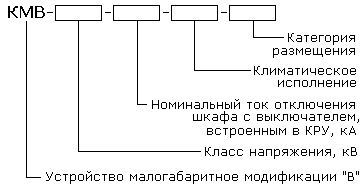

Структура условного обозначения шкафов КРУ серии
КМВ
|
 |
|
Шкаф КРУ состоит из следующих основных сборочных единиц:
Шкаф распределительный представляет собой сборную жесткую металическую конструкцию, разделенную глухими металлическими и изоляционными перегородкам на отсеки:
Релейный шкаф представляет собой сварную металлическую конструкцию с дверью. В нем размещены аппараты управления, защиты и сигнализации, приборы учета и измерения. В качестве выдвижных элементов в шкафах КРУ могут быть:
В ремонтном положении главные и вспомогательные цепи шкафа разомкнуты, выдвижной элемент находится вне корпуса шкафа. Для улучшения температурного режима в отсеках шкафа на задних стенках, фасадных дверях и верхних крышках имеются жалюзи. Кроме того, для сбрасывания избыточного давления, появляющегося в отсеках при возникновении в них аварийного короткого замыкания, верхние крышки выполнены поворотными. Сборные шины и отпайки от них, а также линейные шины с отпайками изготавливаются из медных и алюминиевых шин со скругленными краями. Все шкафы, за исключением шкафов с выключателями серии ВМПЭ, имеют фасадную поворотную дверь. Шкафы КРУ изготавливаются в двух исполнениях: с изолированными шинами и шинами без изоляции (за исключением сложных схем главных цепей). Места сочленения шин закрываются изоляционными коробами. |
 Выкатной элемент КМВ с элегазовым высоковольтным выключателем VF |
 Высоковольтный вакуумный выключатель, встраиваемый в шкафы КМВ |
|
 Высоковольтный элегазовый выключатель, встраиваемый в шкафы КМВ |
 Выкатной элемент КМВ с высоковольтным вакуумным выключателем |
 Выкатной элемент КМВ с высоковольтным вакуумным выключателем |
 Выкатной элемент КМВ с масляным высоковольтным выключателем |
Классификация исполнение шкафов КРУ
| Наименование показетелей | Исполнение |
| 1. Система сборных шин | Одинарная с неразделенными фазами |
| 2. Уровень изоляции по ГОСТ 15156.1 | Нормальная изоляция |
| 3. Вид шкафов в зависимости от встраиваемой аппаратуры и присоединений | а) с выключателями б) с разъединителями в) со статическими конденсаторами и разрядниками г) с трансформаторами напряжения д) с кабельными сборками е) с шинными выводами ж) с силовыми трансформаторами з) с силовыми предохранителями и) со встроенной аппаратурой |
| 4. Наличие выкатных элементов в шкафах | а) с выкатными элементами б) без выкатных элементов |
| 5. Исполнение шинных вспомогательных вводов | а) кабельные б) шинные |
| 6. Условия обслуживания | С двухсторонним обслуживанием |
| 7. Наличие изоляции токоведущих частей | а) с неизолированными шинами б) с частично изолированными шинами в) с полностью изолированными шинами |
| 8. Степень защиты | По ГОСТ 14254 |
| 9. Тип встроенного высоковольтного выключателя* | На номинальные токи: до 1600 А - ВК-10, ВКЭ-10, ВБКЭ-10, ВВЭМ-10, BB/TEL-10, элегазовые VF до 3150 А - ВМПЭ-10 и элегазовые VF |
| 10. Номинальное напряжение вспомогательных
цепей, В: постоянного тока переменного тока |
~ 110, 220 ~ 220 |
| 11. Максимальное количество кабелей: до 1600 А до 3150 А |
4 10 |
| 12. Наибольшее сечение высоковольтных кабелей, мм2 | 3x240 |
*
по требованию заказчика устанавливаются выключатели, производимые как
в РФ, так и за рубежом.
Примечание: При температуре свыше +35°С номинальные токи 1600 А и
3150 А снижаются на 5%.
